كسارة مخروطية هيدروليكية أحادية الأسطوانة من سلسلة GP

Hongxu Machinery Co., Ltd.، مصنع محترف لمعدات معالجة المواد الصلبة، يقدم بكل فخر الكسارة المخروطية الهيدروليكية ذات الأسطوانة الواحدة من سلسلة GP. هذه السلسلة من الكسارات يمكنها معالجة المواد الصلبة مثل الجرانيت، وهي مناسبة للتكسير الثانوي إلى الرباعي، وتسمح بالتبديل بين الغرف المتعددة عن طريق استبدال الأجزاء المتآكلة. الصيانة بسيطة أيضًا. مع خدمة ما بعد البيع الشاملة التي تقدمها شركة Hongxu Machinery، تضمن هذه السلسلة من الكسارات التشغيل المستقر والفعال لمؤسسات تعدين الرمال المتوسطة والكبيرة الحجم.

إرسال استفسار

وصف المنتج

إن الكسارة المخروطية الهيدروليكية ذات الأسطوانة الواحدة من سلسلة GP تستخدم محركًا كهربائيًا كمصدر للطاقة. إنه يستخدم عمودًا أفقيًا وتروسًا لنقل الطاقة، مما يدفع الجلبة اللامركزية إلى الدوران. ومن ثم، فإن هذا الدوران يجعل الجدار الساحق يقوم بحركة تذبذبية لامركزية. أثناء عمليات التكسير، يحدث تغيير دوري في المسافة بين جدار التكسير وجدار الفك، وبالتالي تحقيق ضغط وسحق مستمر للمواد الصلبة مثل الجرانيت والخام والحصى النهرية، واستكمال المعالجة من المواد الخام إلى المنتجات النهائية التي تلبي متطلبات حجم الجسيمات. المعدات تعتمد تصميم وحدات. يمكن لنفس الوحدة الرئيسية التبديل بين أنواع الغرف المختلفة للسحق الخشن والمتوسط والناعم ببساطة عن طريق استبدال الأجزاء المقاومة للتآكل. علاوة على ذلك، يمكن تعديل منفذ التفريغ ديناميكيًا عن طريق الضغط الهيدروليكي أثناء تشغيل المعدات. إلى جانب الأجزاء المقاومة للتآكل التي تم تصنيعها بدقة (لا حاجة للتعبئة للتركيب)، فإن هذا يبسط بشكل كبير التشغيل والصيانة، مما يجعلها مناسبة لاحتياجات التكسير متعددة العمليات لمؤسسات الرمل والحصى والتعدين الكبيرة والمتوسطة الحجم.

المعلمات التقنية

نموذج	تجويف	منفذ التغذية (مم)	الحد الأقصى لحجم جسيم التغذية (مم)	الحد الأدنى من تصريف المواد (مم)			الحد الأقصى للتفريغ (مم)			قوة المحرك (كيلوواط)	وزن الوحدة الرئيسية (كجم)
نموذج	تجويف	منفذ التغذية (مم)	الحد الأقصى لحجم جسيم التغذية (مم)	سكتة دماغية	سكتة دماغية	سكتة دماغية	سكتة دماغية	سكتة دماغية	سكتة دماغية
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

أرقام الطاقة الإنتاجية الواردة في الجدول هي للإشارة فقط وتنطبق فقط على الجرانيت متوسط الصلابة بكثافة كبيرة تبلغ 1.6 طن/م3 عندما تكون غرفة التكسير ممتلئة. يمكن تقريب النواتج المرجعية للمواد الأخرى عن طريق تحويل الكثافة الظاهرية.

تحتوي أنواع الغرف والأشواط المختلفة على نطاقات مختلفة لمنافذ التفريغ القابلة للتطبيق. ابحث عن حجم منفذ التفريغ المسموح به في جدول المعلمات الرئيسي وادمجه مع مرجع الطاقة الإنتاجية. سيزداد الحد الأقصى للتفريغ مع تآكل جدار التكسير وجدار غرفة الطحن.

التحليل الهيكلي

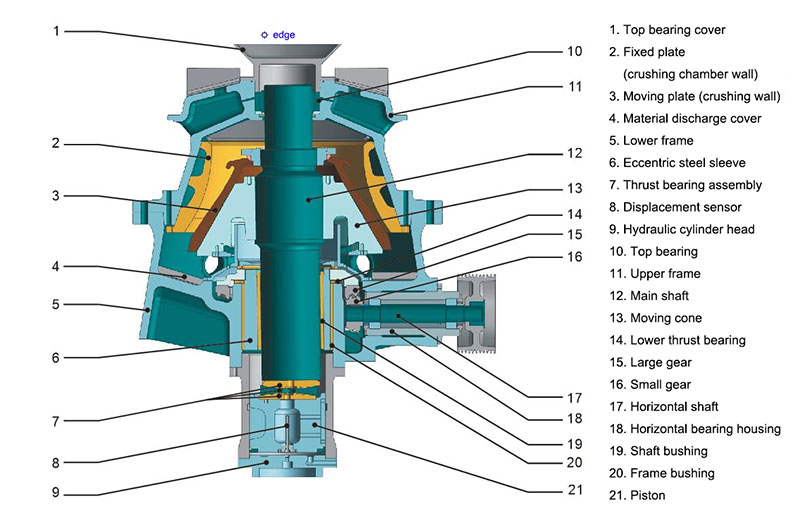

يوضح هذا الرسم البياني هيكل الكسارة المخروطية الهيدروليكية ذات الأسطوانة الواحدة من سلسلة GP، والتي تتكون بشكل أساسي من غطاء محمل علوي، لوحة ثابتة (جدار الفك)، لوحة متحركة (جدار التكسير)، إطار، غلاف فولاذي غريب الأطوار، نظام هيدروليكي، ومكونات ناقل الحركة.

GP series single-cylinder hydraulic cone crusher

ميزات المنتج

1. القدرة على التكيف مع الغرف المتعددة: يمكن لنفس الوحدة الرئيسية التبديل بين غرف التكسير الخشنة والمتوسطة والناعمة فقط عن طريق استبدال الأجزاء المقاومة للتآكل. وهو يغطي سيناريوهات التكسير الثانوية إلى الرباعية ويتوافق بمرونة مع متطلبات العملية المختلفة.

2. شكل جسيمات المنتج النهائي ممتاز: الكسارة لديها هيكل غرفة التكسير الأمثل، تردد التكسير المعقول والغرابة. عندما يتم دمجها مع مبدأ التكسير ذو الطبقات، فإنها تنتج منتجات نهائية ذات حجم جسيمات موحد وشكل جسيمات منتظم، والتي تلبي معايير الركام عالية الجودة.

3.أداء القدرة المتميز: يدعم الإطار القوي التشغيل عالي الطاقة، كما يزيد التصميم اللامركزي الكبير من إنتاجية المواد، مما يتيح عمليات تكسير مستقرة كبيرة الحجم.

4. التكلفة الإجمالية التي يمكن التحكم فيها: تصميم الغرفة الأمثل والأجزاء المقاومة للتآكل عالية الجودة تقلل من استهلاك وحدة الفولاذ. تعمل أوضاع التكسير ذات الطبقات والتغذية الكاملة على تحسين استخدام المعدات والتحكم في تكاليف الإنتاج بشكل فعال.

5. التشغيل والصيانة المريحة والفعالة: يدعم منفذ التفريغ الخاص بالكسارة التعديل الهيدروليكي الديناميكي. يمكنك ضبطها على الطاقة المثالية بزر واحد أثناء تشغيل الكسارة. أجزائه المقاومة للتآكل تم تصنيعها بدقة، لذلك لا تحتاج إلى استخدام الحشو عند تركيبها. وهذا يسمح باستبدال الأجزاء بسرعة ويقلل بشكل كبير من وقت التوقف عن العمل.

6. درجة عالية من الأتمتة: الكسارة مجهزة بنظام التحكم PLC. يتم عرض بيانات تشغيل الجهاز وحالته على شاشة اللمس في الوقت الفعلي. العملية سهلة الفهم وبسيطة. يمكن تشغيل خطوط الإنتاج الكبيرة بشكل أوتوماتيكي بالكامل، مما يقلل الحاجة إلى العمل اليدوي.

ضمان ما بعد البيع

تقدم شركة Hongxu Machinery دعمًا كاملاً لما بعد البيع لكسارتها المخروطية الهيدروليكية ذات الأسطوانة الواحدة من سلسلة GP. يمكن لفريق الشركة المحترف الاستجابة بسرعة للاحتياجات مثل إعداد المعدات وإصلاح أخطاء الماكينة. ويقدم الفريق أيضًا إرشادات حول استبدال الأجزاء المقاومة للتآكل ويقدم خدمات فحص منتظمة. بالإضافة إلى ذلك، سيقوم الفريق بتحسين معلمات المعدات بناءً على ظروف الإنتاج الخاصة بالعملاء للتأكد من أن المعدات تعمل بثبات وكفاءة لفترة طويلة.
